一、H系列高強(qiáng)無(wú)收縮灌漿料的用途
*機(jī)械設(shè)備基礎(chǔ)灌漿
*軌道安裝固定
*混凝土結(jié)構(gòu)改造和加固
*地腳螺栓錨固
*橋體支座
*洞穴，溝縫，凹處等
*預(yù)應(yīng)力管道灌漿
*任何需要填充但施工受限制的部位
二、H系列高強(qiáng)無(wú)收縮灌漿料的優(yōu)點(diǎn)
1、攪拌，施工簡(jiǎn)單
2、收縮補(bǔ)償
3、優(yōu)異的流動(dòng)性能
4、強(qiáng)度增長(zhǎng)快
5、最終強(qiáng)度高
6、抗沖擊，耐振動(dòng)
7、不含鐵質(zhì)和氯離子
8、不含鐵離子和氯鹽

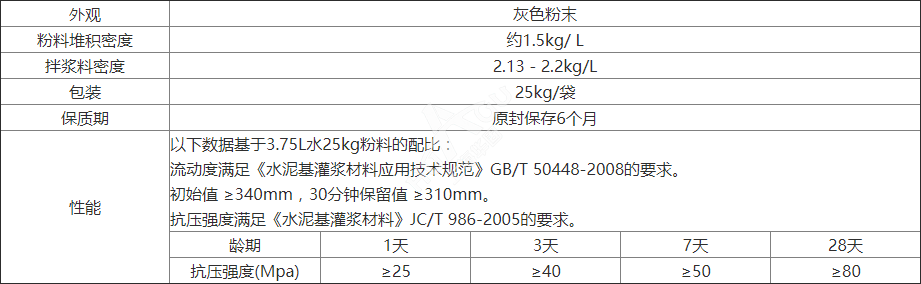

三、H系列高強(qiáng)無(wú)收縮灌漿料的產(chǎn)品參數(shù)
四、表面處理
混凝土表面須干凈，堅(jiān)實(shí)，無(wú)油脂，油污，無(wú)水泥浮漿以及無(wú)附著不牢的小顆粒。金屬(鐵和鋼材)表面必須無(wú)氧化皮，鐵銹以及油脂、油污。
所有吸水性基面必須用干凈水使之充分浸潤(rùn)飽和，但在H高強(qiáng)無(wú)收縮灌漿料施工前應(yīng)做到基表無(wú)明水和小水坑。
五、攪拌混合
每一包（25kg粉料）建議加水量為:3.6-3.9L（13-14%的水）
先把70-80％預(yù)先稱重好的干凈水加入到一干凈容器中，然后在不斷攪拌的同時(shí)慢慢加入整包的H灌漿料。然后再加入剩余的水并繼續(xù)低速（最大800rpm）攪拌2-4分鐘，直到混合均勻。停止攪拌，保持現(xiàn)狀1-2分鐘，然后再繼續(xù)低速攪拌1-2分鐘。
六、施工
立即將攪拌好的料進(jìn)行灌注，確保灌注過(guò)程中空氣能夠通暢排出。
進(jìn)行設(shè)備基礎(chǔ)灌漿時(shí)，需確保提供足夠的壓力以維持灌漿料持續(xù)地流動(dòng)。
砂漿表面暴露在外的面積越少越好。
大面積和/或大體積灌漿時(shí)，需將不含泥的骨料加入到H無(wú)收縮灌漿料中以降低固化過(guò)程中產(chǎn)生的熱量。加入骨料的重量不能超過(guò)H無(wú)收縮灌漿料的重量。
七、施工溫度要求最低5℃,最高35℃
養(yǎng)護(hù)：常規(guī)養(yǎng)護(hù)或其它合適的方法養(yǎng)護(hù)暴露在外面的表面
清潔：工具使用后應(yīng)立即用水進(jìn)行清洗，固化后的砂漿只能用機(jī)械方法來(lái)去除。
要點(diǎn)：H系列無(wú)收縮灌漿料只能用于灌漿。最小灌注厚度為10mm。
八、設(shè)備基礎(chǔ)灌漿
濕潤(rùn)基面到飽和但表面無(wú)明水。維持足夠的壓力以使灌漿持續(xù)地流動(dòng)。
用鋼絲或鏈條攪動(dòng)灌漿料，以確保所有的空隙都被填滿，并且內(nèi)部的空氣能夠被自由排出。
九、地腳螺栓錨固
徹底潤(rùn)濕基面，螺栓孔內(nèi)無(wú)積水。盡可能地將錨孔灌滿，注意灌漿料應(yīng)被連續(xù)注入。螺栓與孔壁的間距應(yīng)至少大于灌漿料中最大骨料料徑的3倍。（最小間距10mm）
十、大體積灌漿
根據(jù)其體積，可選用較大的石子，如：4~8mm或8~16mm或16~32mm，加入到灌漿料中，石子加入量不超過(guò)50%~100%灌漿材料的重量，卵石比碎石好。若需要，加以輕微地振動(dòng)可使其具有更好的密實(shí)度。
