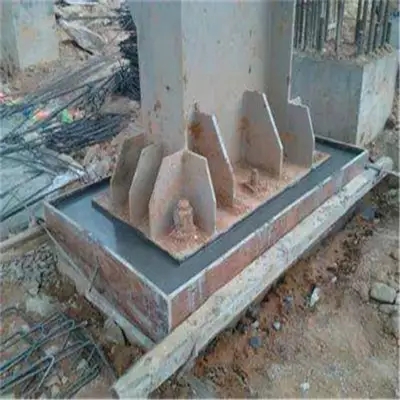

1單方水泥用量大，水化熱高

風電錨栓基礎灌漿料強度等級要求較高，所采用的灌漿料配合比中，高指標水泥用量較大，水化熱高，水泥收縮特性表現也就大，收縮裂紋極容易產生。

2入模溫度過高

風電項目施工現場通常干燥氣溫高，尤其項目比較集中的北方以及西北地區，其溫度可達35℃左右，水泥溫度一般為25-30℃，拌合水溫度也在15-20℃，因此灌漿料的入模溫度近30℃，無形中會增加灌漿料內部的溫度，也增大了灌漿料內外溫差，更容易促進裂縫的形成。

3內外溫差度控制不好

較大的溫度梯度。灌漿料的內外溫差不一致。根據溫升計算，在灌漿料澆筑完畢第3d時，基礎內灌漿料最高溫度為60℃左右，此時灌漿料內外最大溫度差為40℃左右，施工現場地處于空闊的大風氣候的郊外，散熱快，容易造成灌漿料表面附近存在溫差梯度。
